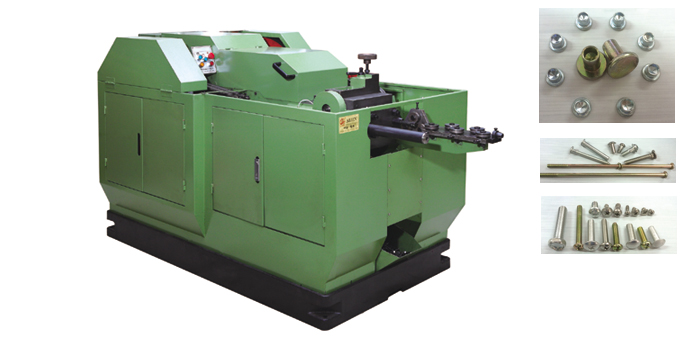

一模两冲打头机


用途和特点:
1、机身采用优质QT500-7铸件,整机结构紧凑,性能稳定。
2、滑道采用优质合金及合金铜,并经特殊处理,耐磨性能更好。
3、零部件采用CNC加工,保证设备的精度要求。
4、强制润滑,油路、油槽布置合理,润滑更充分,有利于提高设备寿命。
5、电机、轴承、油泵等采用名牌产品,提高了设备的可靠性。

机型

单位

SJH04-32SJH05-37SJH05-65SJH05-76SJH06-76
最大可制外径

Mm

Ф4Ф5Ф5Ф5Ф6
可制长度

Mm

5-326-3710-6512-7612-76
最大切料长度

Mm

47

67

82

100

103

滑台行程

Mm

588492112124
每分钟产量

Pcs/min

170-200170-190125-150100-13090-110
主模尺寸

Mm

Ф30*45LФ34.5*55.5LФ34.5*80.5LФ34.5*100.5LФ45*100L
初冲尺寸

Mm

Ф25*54LФ31*78LФ31*78LФ31*78LФ35*103L
精冲尺寸

Mm

Ф25*54LФ31*78LФ31*78LФ31*78LФ35*103L
剪模尺寸

Mm

Ф15*30LФ19*40LФ19*40LФ19*40LФ25*40L
剪刀尺寸

Mm

8*30*609*32*659*32*659*32*6510*38*76
主电机

Kw

1.5(2HP-4P-380V)2.2(3HP-4P-380V2.2(3HP-4P-380V2.2(3HP-4P-380V4(5HP-4P-380V
油泵

W

180(1/4HP180(1/4HP180(1/4HP180(1/4HP180(1/4HP
重量

Ton

0.91.451.451.452.1
体积Cm170*109*110190*110*145190*110*145190*110*145270*115*120



机型

单位

SJH06-102SJH06-120SJH08-80SJH08-150SJH10-150
最大可制外径

Mm

Ф6Ф6Ф8Ф8Ф9
可制长度

Mm

15-10215-12012-8025-15025-150
最大切料长度

Mm

131

145

125

192

192

滑台行程

Mm

158158140220220
每分钟产量

Pcs/min

70-9068-8070-9050-7050-70
主模尺寸

Mm

Ф45*126LФ45*156LФ55*98LФ65*168LФ65*168L
初冲尺寸

Mm

Ф36*107LФ36*107LФ38*113LФ48*158LФ48*158L
精冲尺寸

Mm

Ф36*107LФ36*107LФ38*113LФ40*158LФ40*158L
剪模尺寸

Mm

Ф25*40LФ25*40LФ32*40LФ32*44LФ32*44L
剪刀尺寸

Mm

10*38*8310*38*8314*40*9814*50*10314*50*103
主电机

Kw

5.5(7.5HP-6P-380V)5.5(7.5HP-6P-380V)7.5(10HP-6P-380V)7.5(10HP-6P-380V)11(15HP-6P-380V)
油泵

W

180(1/4HP)180(1/4HP)370(1/2HP)370(1/2HP)370(1/2HP)
重量

Ton

333.755.85.8
体积Cm307*125*135307*125*135307*125*135440*160*160440*160*160








备注:
1、本公司保留修改以上参数的权利,如有修改恕不另行通知;
2、产品最适用的生产速度取决于产品的形状,尺寸和材料;
