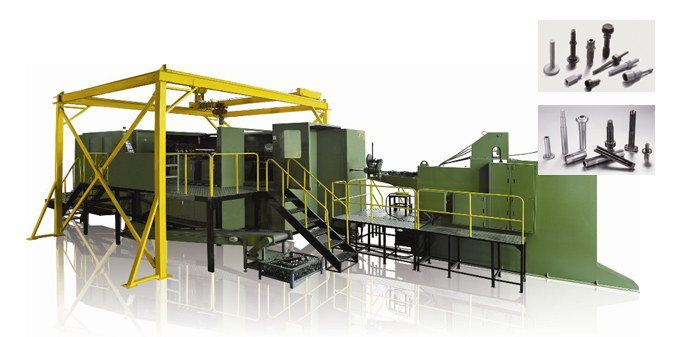

螺栓冷镦机

用途和特点：
1、镶嵌式无油自润滑轴承，提高联结轴的寿命和耐磨性，降低能耗。
2、电路系统为变频器加PLC、不但可无极变速、还可以自动检出机器工作中的故障状态停机。
3、采用空压气动离合器、启动电流小、刹车平稳、除点动方式外每次停车滑块均能停至后死点，提供足够的操作空间。
4、设计和开发封闭防护罩，大幅减少热油气雾对工作环境的污染。
5、机器设置油路的压力保护装置，保证机器运行时各部件的充分润滑。设置气路压力保护装置，保护机器过载现象，提高模具使用寿命。
6、在确保机器方便调试的同时，多处设置安全保护门，强调操作人员的规范操作，确保人员的安全。

型号	单位	SJBF-42S	SJBF-43L	SJBF-62S	SJBF-63S	SJBF-83S	SJBF-83L	SJBF-103S
工位数	No.	2	3	2	3	3	3	3
成形力	kgs	15,000	15,000	35,000	38,000	65,000	65,000	80,000
最大剪断直径	mm	Φ5	Φ5	Φ8	Φ8	Φ10	Φ10	Φ12
最大剪断长度	mm	55	70	85	85	85	135	110
生产速度	pcs/min	260-300	180-280	180-280	160-280	140-250	110-180	120-220
动模顶出行程	mm	10	10	12	12	20	16	15
定模顶出行程	mm	50	65	75	75	68	115	85
主滑台行程	mm	100	100	110	110	106	192	150
主电机功率	kw	5.5	7.5	11	11	15	18.5	22
剪模外形尺寸	mm	Φ20*30L	Φ20*30L	Φ30*45L	Φ30*45L	Φ53*56L	Φ30*50L	Φ45*59L
动模外形尺寸	mm	Φ32*60L	Φ32*62L	Φ40*90L	Φ40*90L	Φ45*95L	Φ45*140L	Φ53*115L
定模外形尺寸	mm	Φ38*60L	Φ38*75L	Φ50*85L	Φ50*85L	Φ60*80L	Φ60*150L	Φ75*108L
模具间距	mm	48	48	60	60	70	70	90
机器外形尺寸	cm	301112111	227175118.5	328146.5140	320200150	360220180	450220200	410250190
机器大约重量	Ton	3	4.9	6.5	7.5	10	14	14
可制螺丝直径	mm	M4	2-4	3-6	3-6	5-8	5-8	6-10
可制螺丝头下长度	mm	10-50	10-60	10-70	8-65	10-60	20-110	15-70

型号	单位	SJBF-103L	SJBF-133S	SJBF-133L	SJBF-163S	SJBF-203L
工位数	No.	3	3	3	3	3
成形力	kgs	80,000	120,000	120,000	200,000	350,000
最大剪断直径	mm	Φ12	Φ15	Φ15	Φ18	Φ22
最大剪断长度	mm	195	145	250	200	240
生产速度	pcs/min	85-160	90-160	60-110	70-120	50-80
动模顶出行程	mm	15	30	30	40	50
定模顶出行程	mm	165	115	230	170	220
主滑台行程	mm	280	200	350	260	346
主电机功率	kw	22	30	30	55	75
剪模外形尺寸	mm	Φ45*59L	Φ63*69L	Φ55*70L	Φ60*90L	Φ75*120L
动模外形尺寸	mm	Φ53*112L	Φ60*130L	Φ60*179L	Φ75*185L	Φ90*215L
定模外形尺寸	mm	Φ75*200L	Φ86*135L	Φ86*265L	Φ100*190L	Φ125*240L
模具间距	mm	90	98	110	120	140
机器外形尺寸	cm	570250230	460260200	780260270	650290250	760300300
机器大约重量	Ton	19.5	19.5	31	36	55
可制螺丝直径	mm	6-10	8-13	8-13	10-18	12-22
可制螺丝头下长度	mm	25-160	20-110	70-210	20-160	25-210

型号	单位	SJBF-44L	SJBF-64S	SJBF-84S	SJBF-84L	SJBF-84LL
工位数	No.	4	4	4	4	4
成形力	kgs	15,000	45,000	75,000	70,000	80,000
最大剪断直径	mm	Φ5	Φ8	Φ10	Φ10	Φ10
最大剪断长度	mm	70	100	110	200	230
生产速度	pcs/min	160-250	140-250	120-220	65-135	55-120
动模顶出行程	mm	10	15	26	26	30
定模顶出行程	mm	65	85	100	170	215
主滑台行程	mm	100	136	140	270	370
主电机功率	kw	11	15	22	22	22
剪模外形尺寸	mm	Φ20*30L	Φ30*45L	Φ35*50L	Φ35*59L	Φ35*60L
动模外形尺寸	mm	Φ32*60L	Φ40*90L	Φ45*115L	Φ45*115L	Φ45*115L
定模外形尺寸	mm	Φ38*75L	Φ50*110L	Φ60*120L	Φ60*190L	Φ60*240L
模具间距	mm	48	60	80	80	80
机器外形尺寸	cm	277185118.5	350200170	420230190	560240220	650245220
机器大约重量	Ton	5.5	10	14	19	22
可制螺丝直径	mm	2-4	3-6	5-8	5-8	5-8
可制螺丝头下长度	mm	10-60	10-70	15-77	25-160	70-205

型号	单位	SJBF-104S	SJBF-104L	SJBF-134S	SJBF-134L	SJBF-134LL	SJBF-134UL
工位数	No.	4	4	4	4	4	4
成形力	kgs	85,000	85,000	120,000	130,000	130,000	140,000
最大剪断直径	mm	Φ12	Φ12	Φ15	Φ15	Φ15	Φ16
最大剪断长度	mm	135	190	145	200	300	450
生产速度	pcs/min	95-180	80-150	100-160	75-130	50-90	32-65
动模顶出行程	mm	30	30	30	40	40	50
定模顶出行程	mm	115	170	115	170	280	420
主滑台行程	mm	190	280	200	270	380	580
主电机功率	kw	30	30	30	37	37	45
剪模外形尺寸	mm	Φ45*59L	Φ45*59L	Φ63*69L	Φ63*69L	Φ55*70L	Φ58*80L
动模外形尺寸	mm	Φ53*115L	Φ53*115L	Φ60*130L	Φ60*130L	Φ60*229L	Φ60*229L
定模外形尺寸	mm	Φ75*135L	Φ75*185L	Φ86*135L	Φ86*190L	Φ86*305L	Φ86*450L
模具间距	mm	94	94	98	110	110	110
机器外形尺寸	cm	450260210	520260230	460270200	530280230	710310260	800350300
机器大约重量	Ton	18	21	22	26	38	43
可制螺丝直径	mm	6-10	6-10	8-12.7	8-14	8-14	8-14
可制螺丝头下长度	mm	15-110	20-160	20-110	25-160	60-260	120-400

型号	单位	SJBF-164S	SJBF-164LL	SJBF-164UL	SJBF-204L	SJBF-204LL
工位数	No.	4	4	4	4	4
成形力	kgs	220,000	220,000	230,000	380,000	380,000
最大剪断直径	mm	Φ18	Φ18	Φ23	Φ22	Φ22
最大剪断长度	mm	200	350	510	240	360
生产速度	pcs/min	70-110	40-70	35-50	50-90	40-65
动模顶出行程	mm	45	45	60	50	50
定模顶出行程	mm	170	320	510	220	320
主滑台行程	mm	260	490	670	346	496
主电机功率	kw	55	55	75	75	75
剪模外形尺寸	mm	Φ60*90L	Φ64*100L	Φ74*120L	Φ75*120L	Φ75*120L
动模外形尺寸	mm	Φ75*185L	Φ75*185L	Φ75*250L	Φ90*215L	Φ90*215L
定模外形尺寸	mm	Φ100*190L	Φ100*345L	Φ100*510L	Φ125*240L	Φ125*345L
模具间距	mm	120	120	120	140	140
机器外形尺寸	cm	650310260	870320300	1000320340	760320300	870320320
机器大约重量	Ton	43	60	80	62	76
可制螺丝直径	mm	10-16	10-16	12-20	12-20	12-20
可制螺丝头下长度	mm	20-160	70-310	150-490	25-210	70-310

型号	单位	SJBF-254SL	SJBF-254LL	SJBF-304L	SJBF-304LL	SJBF-384L
工位数	No.	4	4	4	4	4
成形力	kgs	450,000	450,000	600,000	600,000	800,000
最大剪断直径	mm	Φ28	Φ28	Φ36	Φ36	Φ42
最大剪断长度	mm	260	380	400	450	450
生产速度	pcs/min	40-80	35-60	30-60	25-50	30-50
动模顶出行程	mm	40	45	50	60	60
定模顶出行程	mm	210	315	330	390	380
主滑台行程	mm	330	510	520	580	570
主电机功率	kw	110	110	132	132	200
剪模外形尺寸	mm	Φ80*130L	Φ99*150L	Φ118*180L	Φ118*180L	Φ120*150L
动模外形尺寸	mm	Φ120*270L	Φ120*270L	Φ140*270L	Φ140*300L	Φ145*320L
定模外形尺寸	mm	Φ140*250L	Φ148*345L	Φ185*355L	Φ185*420L	Φ190*450L
模具间距	mm	160	160	200	200	216
机器外形尺寸	cm	830430330	980420350	1000470460	1100480480	1100520400
机器大约重量	Ton	105	125	170	200	260
可制螺丝直径	mm	14-27	14-27	24-30	24-30	20-40
可制螺丝头下长度	mm	35-210	70-310	60-320	70-380	70-370

型号	单位	SJBP-65S	SJBP-85S	SJBP-105S	SJBP-135S	SJBP-135L	SJBP-135UL
工位数	No.	5	5	5	5	5	5
成形力	kgs	48,000	85,000	98,000	145,000	145,000	155,000
最大剪断直径	mm	Φ8	Φ11	Φ13	Φ16	Φ16	Φ16
最大剪断长度	mm	100	110	140	140	190	400
生产速度	pcs/min	120-200	95-160	90-140	65-115	60-100	35-70
动模顶出行程	mm	20	26	30	30	30	50
定模顶出行程	mm	80	90	115	115	165	375
主滑台行程	mm	136	140	190	200	270	560
主电机功率	kw	15	22	30	37	37	37
剪模外形尺寸	mm	Φ30*45L	Φ35*50L	Φ45*59L	Φ63*69L	Φ63*69L	Φ63*80L
动模外形尺寸	mm	Φ40*90L	Φ45*115L	Φ53*115L	Φ60*130L	Φ60*130L	Φ60*160L
定模外形尺寸	mm	Φ50*110L	Φ60*120L	Φ75*135L	Φ86*190L	Φ86*190L	Φ86*400L
模具间距	mm	60	80	94	110	110	110
机器外形尺寸	cm	350220170	420250190	450280210	550300220	560290220	800300220
机器大约重量	Ton	11	16	20	28	31	50
可制螺丝直径	mm	3-6	5-8	6-10	8-14	8-14	8-14
可制螺丝头下长度	mm	10-70	15-77	15-110	20-110	20-160	100-360

型号	单位	SJBP-165S	SJBP-205L	SJBP-205LL	SJBP-255L	SJBP-255LL	SJBP-305L
工位数	No.	5	5	5	5	5	5
成形力	kgs	220,000	380,000	380,000	480,000	480,000	600,000
最大剪断直径	mm	Φ18	Φ23	Φ23	Φ32	Φ32	Φ36
最大剪断长度	mm	190	240	360	380	450	420
生产速度	pcs/min	50-90	40-70	40-65	30-60	30-60	25-50
动模顶出行程	mm	40	50	50	50	60	60
定模顶出行程	mm	170	220	325	320	410	380
主滑台行程	mm	274	346	496	510	620	580
主电机功率	kw	55	75	75	110	110	132
剪模外形尺寸	mm	Φ75*100L	Φ75*120L	Φ75*120L	Φ99*150L	Φ99*150L	Φ118*180L
动模外形尺寸	mm	Φ75*185L	Φ90*215L	Φ90*215L	Φ120*270L	Φ120*270L	Φ140*300L
定模外形尺寸	mm	Φ108*200L	Φ125*240L	Φ125*345L	Φ148*355L	Φ148*450L	Φ168*420L
模具间距	mm	129	140	140	160	160	180
机器外形尺寸	cm	650340260	760350300	870340320	1000460450	1200470500	1100490480
机器大约重量	Ton	52	75	95	140	155	200
可制螺丝直径	mm	10-16	12-20	12-20	16-27	16-27	18-36
可制螺丝头下长度	mm	20-160	25-210	100-305	60-310	120-390	70-370

型号	单位	SJBP-66S	SJBP-86S	SJBP-106S	SJBP-136S	SJBP-136L	SJBP-136LL
工位数	No.	6	6	6	6	6	6
成形力	kgs	53,000	95,000	115,000	148,000	148,000	150,000
最大剪断直径	mm	Φ10	Φ13	Φ16	Φ18	Φ18	Φ18
最大剪断长度	mm	100	100	133	140	190	300
生产速度	pcs/min	100-160	80-135	85-140	60-105	60-100	42-85
动模顶出行程	mm	26	26	30	30	40	40
定模顶出行程	mm	85	90	115	115	170	280
主滑台行程	mm	136	140	190	200	270	380
主电机功率	kw	18.5	22	30	45	37	45
剪模外形尺寸	mm	Φ32*45L	Φ42*60L	Φ52*75L	Φ58*80L	Φ58*80L	Φ58*80L
动模外形尺寸	mm	Φ40*90L	Φ45*115L	Φ53*115L	Φ60*130L	Φ60*130L	Φ70*229L
定模外形尺寸	mm	Φ50*120L	Φ60*120L	Φ75*135L	Φ94*190L	Φ94*190L	Φ100*305L
模具间距	mm	64	80	94	110	110	110
机器外形尺寸	cm	350240170	420270200	460300210	460310220	560310220	750285260
机器大约重量	Ton	16	20	24	31	35	45
头部最大变形直径	mm	Φ14	Φ18	Φ22	Φ25	Φ25	Φ25
可制螺丝直径	mm	3-8	5-10	6-12	8-14	8-14	8-14
可制螺丝头下长度	mm	15-70	15-77	15-110	20-110	20-160	60-260

型号	单位	SJBP-166S	SJBP-206L	SJBP-256S	SJBP-256L	SJBP-276S	SJBP-306L
工位数	No.	6	6	6	6	6	6
成形力	kgs	280,000	420,000	530,000	520,000	760,000	700,000
最大剪断直径	mm	Φ23	Φ30	Φ35	Φ34	Φ41	Φ40
最大剪断长度	mm	190	240	280	380	320	400
生产速度	pcs/min	50-80	40-65	30-60	30-60	30-50	25-50
动模顶出行程	mm	40	50	55	50	50	60
定模顶出行程	mm	170	220	230	320	280	330
主滑台行程	mm	274	346	330	510	450	520
主电机功率	kw	75	90	132	132	200	160
剪模外形尺寸	mm	Φ75*100L	Φ82*130L	Φ109*150L	Φ109*150L	Φ129*180L	Φ122*180L
动模外形尺寸	mm	Φ75*185L	Φ90*215L	Φ120*270L	Φ120*270L	Φ138*270L	Φ140*270L
定模外形尺寸	mm	Φ108*200L	Φ125*240L	Φ148*300L	Φ148*355L	Φ178*300L	Φ185*380L
模具间距	mm	129	140	160	160	190	200
机器外形尺寸	cm	650360260	800380320	900470350	980470350	950520450	1010510460
机器大约重量	Ton	56	90	125	145	170	220
头部最大变形直径	mm	Φ32	Φ44	Φ50	Φ50	Φ60	Φ65
可制螺丝直径	mm	10-18	12-22	16-30	16-28	20-30	24-36
可制螺丝头下长度	mm	20-160	30-210	35-220	60-310	50-260	60-320

型号	单位	SJBP-107S	SJBP-137S	SJBP-137L	SJBP-167S	SJBP-207L	SJBP-257S	SJBP-277S
工位数	No.	7	7	7	7	7	7	7
成形力	kgs	115,000	148,000	152,000	280,000	420,000	520,000	760,000
最大剪断直径	mm	Φ16	Φ20	Φ20	Φ24	Φ30	Φ34	Φ41
最大剪断长度	mm	133	140	190	190	240	320	320
生产速度	pcs/min	70-130	70-110	60-100	50-70	45-65	40-60	35-55
动模顶出行程	mm	30	30	40	40	50	50	50
定模顶出行程	mm	115	115	170	170	220	280	280
主滑台行程	mm	190	200	270	274	346	446	450
主电机功率	kw	30	45	45	75	90	132	200
剪模外形尺寸	mm	Φ52*75L	Φ58*80L	Φ60*80L	Φ75*100L	Φ82*130L	Φ109*150L	Φ129*180L
动模外形尺寸	mm	Φ53*115L	Φ60*130L	Φ60*130L	Φ75*185L	Φ90*215L	Φ120*270L	Φ138*270L
定模外形尺寸	mm	Φ75*135L	Φ94*190L	Φ94*190L	Φ108*200L	Φ125*240L	Φ148*300L	Φ178*300L
模具间距	mm	94	110	110	129	140	160	190
机器外形尺寸	cm	460310210	460330220	600350230	650380260	800400320	900510420	950550450
机器大约重量	Ton	27	33	38	59	94	138	175
头部最大变形直径	mm	Φ22	Φ25	Φ25	Φ32	Φ44	Φ50	Φ60
可制螺丝直径	mm	6-12	8-14	8-14	10-18	12-22	16-28	20-30
可制螺丝头下长度	mm	15-110	20-110	20-160	20-160	30-210	50-260	50-260

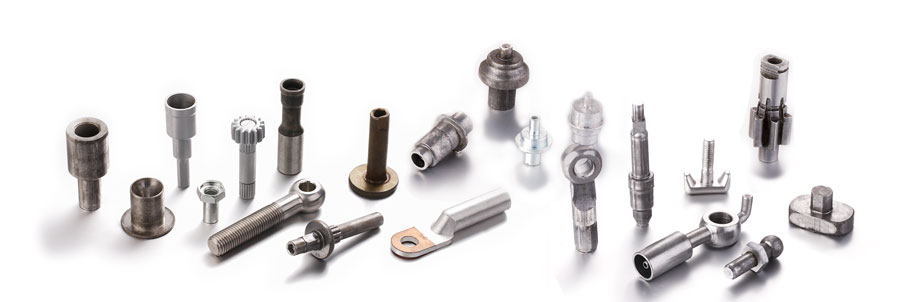

SJBP系列8工位
零件冷镦成形机技术参数

型号	单位	SJBP-88S	SJBP-108S	SJBP-138L	SJBP-168S	SJBP-208L	SJBP-308L
工位数	No.	8	8	8	8	8	8
成形力	kgs	110,000	130,000	160,000	290,000	430,000	800,000
最大剪断直径	mm	φ13	φ16	φ20	φ24	φ30	φ45
最大剪断长度	mm	100	133	190	190	240	400
生产速度	pcs/min	60-120	45-90	45-80	40-60	35-55	20-40
动模顶出行程	mm	26	30	40	40	50	70
定模顶出行程	mm	90	115	170	170	220	330
主滑台行程	mm	140	190	270	274	346	520
主电机功率	kw	30	37	45	75	90	200
剪模外形尺寸	mm	φ42*60L	φ52*75L	φ60*80L	φ75*100L	φ82*130L	φ129*180L
动模外形尺寸	mm	φ45*115L	φ53*115L	φ60*130L	φ75*185L	φ90*215L	φ138*270L
定模外形尺寸	Mm	φ60*120L	φ75*135L	φ94*190L	φ108*200L	φ125*240L	φ185*420L
模具间距	mm	80	94	110	129	140	200
机器外形尺寸	cm	458285185	495336210	600390230	650400260	800440320	1075055004000
机器大约重量	Ton	24	30	41	63	98	-
头部最大变形直径	mm	φ20	φ24	φ25	φ32	φ44	φ65
可制螺丝直径	mm	5-10	6-12	8-14	10-18	12-22	24-36
可制螺丝头下长度	mm	15-77	15-110	20-160	20-160	30-210	60-320

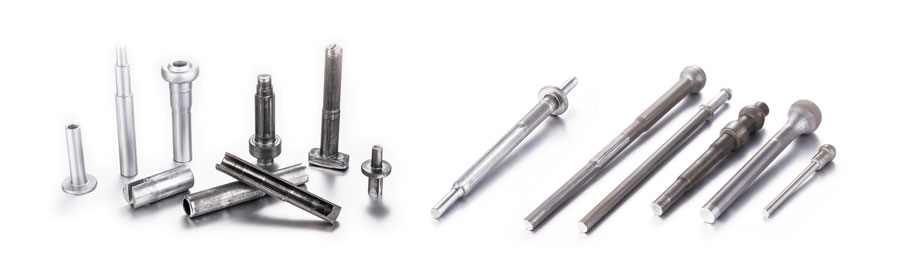

SJBP(H)系列重型零件冷镦成形机技术参数 / Main Technical Parameters of SJBP(H) Series Heavy Cold Forging Machine.

型号 Model	单位 Unit	SJBP(H)-136L	SJBP(H)-137L	SJBP(H)-138L	SJBP(H)-166S	SJBP(H)-167S	SJBP(H)-168S
工位数 Forging station	No.	6	7	8	6	7	8
成形力 Forging force	kgs	180,000	180,000	180,000	350,000	350,000	350,000
最大剪断直径 Max cut-off dia.	mm	φ23	φ23	φ23	Φ28	Φ28	φ28
最大剪断长度 Max cut-off length	mm	190	190	190	200	200	200
生产速度 Speed Range	pcs/min	60-100	60-100	50-90	50-80	40-70	40-70
动模顶出行程 P.K.O Stroke	mm	50	50	50	35-50	35-50	35-50
定模顶出行程 K.O.Stroke	mm	175	175	175	180	180	180
主滑台行程 Main slide stroke	mm	270	270	270	274	274	274
主电机功率 Main motor	kw	45	45	45	75	75	75
剪模外形尺寸 Cut-off-die size	mm	φ75*100L	φ75*100L	φ75*100L	Φ80*100L	Φ80*100L	φ80*100L
动模外形尺寸 Punch die size	mm	φ60*130L	φ60*130L	φ60*130L	Φ85*185L	Φ85*185L	φ85*185L
定模外形尺寸 Main die size	mm	φ94*190(315)L	φ94*190(315)L	φ94*190(315)L	Φ116*200L(315L)	Φ116*200L(315L)	φ116*200L(315L)
模具间距 Die pitch	mm	110	110	110	129	129	129
机器外形尺寸 Machine dimension(LWH)	cm	620340250	620350250	645360250	700375260	700390260	700405260
吊装参考重量 Machine weight (Approx)	Ton	38	41	45	60	63	65
头部最大变形直径 Max forging dia. on head	mm	φ28	φ28	φ28	Φ32	Φ35	φ35
可制螺丝直径 Normal bolt size	mm	8-14	8-14	8-14	10-18	10-18	10-18
可制螺丝头下长度 Shank length of blank	mm	20-160	20-160	20-160	20-160	20-160	20-160

型号 Model	单位 Unit	SJBP(H)-206L	SJBP(H)-207L	SJBP(H)-207LL	SJBP(H)-208L	SJBP(H)-256L	SJBP(H)-257L	SJBP(H)-258L
工位数 Forging station	No.	6	7	7	8	6	6	6
成形力 Forging force	kgs	470,000	470,000	480,000	470,000	590,000	590,000	590,000
最大剪断直径 Max cut-off dia.	mm	Φ36	Φ36	Φ36	φ36	Φ40	Φ40	Φ40
最大剪断长度 Max cut-off length	mm	240	240	360	240	380	380	380
生产速度 Speed Range	pcs/min	40-65	45-65	25-50	35-55	30-60	30-60	30-60
动模顶出行程 P.K.O Stroke	mm	50	50	60	50	50	50	50
定模顶出行程 K.O.Stroke	mm	220	220	325	220	320	320	320
主滑台行程 Main slide stroke	mm	346	346	496	346	510	510	510
主电机功率 Main motor	kw	110	110	110	110	132	132	132
剪模外形尺寸 Cut-off-die size	mm	Φ109*150L	Φ109*150L	Φ109*150L	Φ109*150L	Φ129*150L	Φ129*150L	Φ129*150L
动模外形尺寸 Punch die size	mm	Φ90*215L	Φ90*215L	Φ90*215L	φ90*215L	Φ120*270L	Φ120*270L	Φ120*270L
定模外形尺寸 Main die size	mm	Φ125*240L(410L)	Φ125*240L(410L)	Φ125*345L(430L)	φ125*240L(410L)	Φ148*300L(430L)	Φ148*300L(430L)	Φ148*300L(430L)
模具间距 Die pitch	mm	140	140	140	140	160	160	160
机器外形尺寸 Machine dimension(LWH)	cm	800380320	800400320	932410325	800440320	980470350	980470350	980470350
吊装参考重量 Machine weight (Approx)	Ton	90	94	100	98	145	155	165
头部最大变形直径 Max forging dia. on head	mm	Φ50	Φ50	Φ50	φ50	Φ60	Φ60	Φ60
可制螺丝直径 Normal bolt size	mm	12-22	12-22	12-22	12-22	16-28	16-28	16-28
可制螺丝头下长度 Shank length of blank	mm	30-210	30-210	100-310	30-210	60-260	60-260	60-260

备注:

1、本公司保留修改以上参数的权利，如有修改恕不另行通知；
2、产品最适用的生产速度取决于产品的形状，尺寸和材料；
3、表中所列最大材料剪断直径和可制产品尺寸按中碳合金钢计算，相当于10.9级高强度螺丝。

螺栓冷镦机

螺栓冷镦机

SJBP系列8工位 零件冷镦成形机技术参数

SJBP(H)系列重型零件冷镦成形机技术参数 / Main Technical Parameters of SJBP(H) Series Heavy Cold Forging Machine.

SJBP系列8工位
零件冷镦成形机技术参数
