双头铆钉冷镦技术案例

作者：小编更新时间：2022-05-20 点击数：

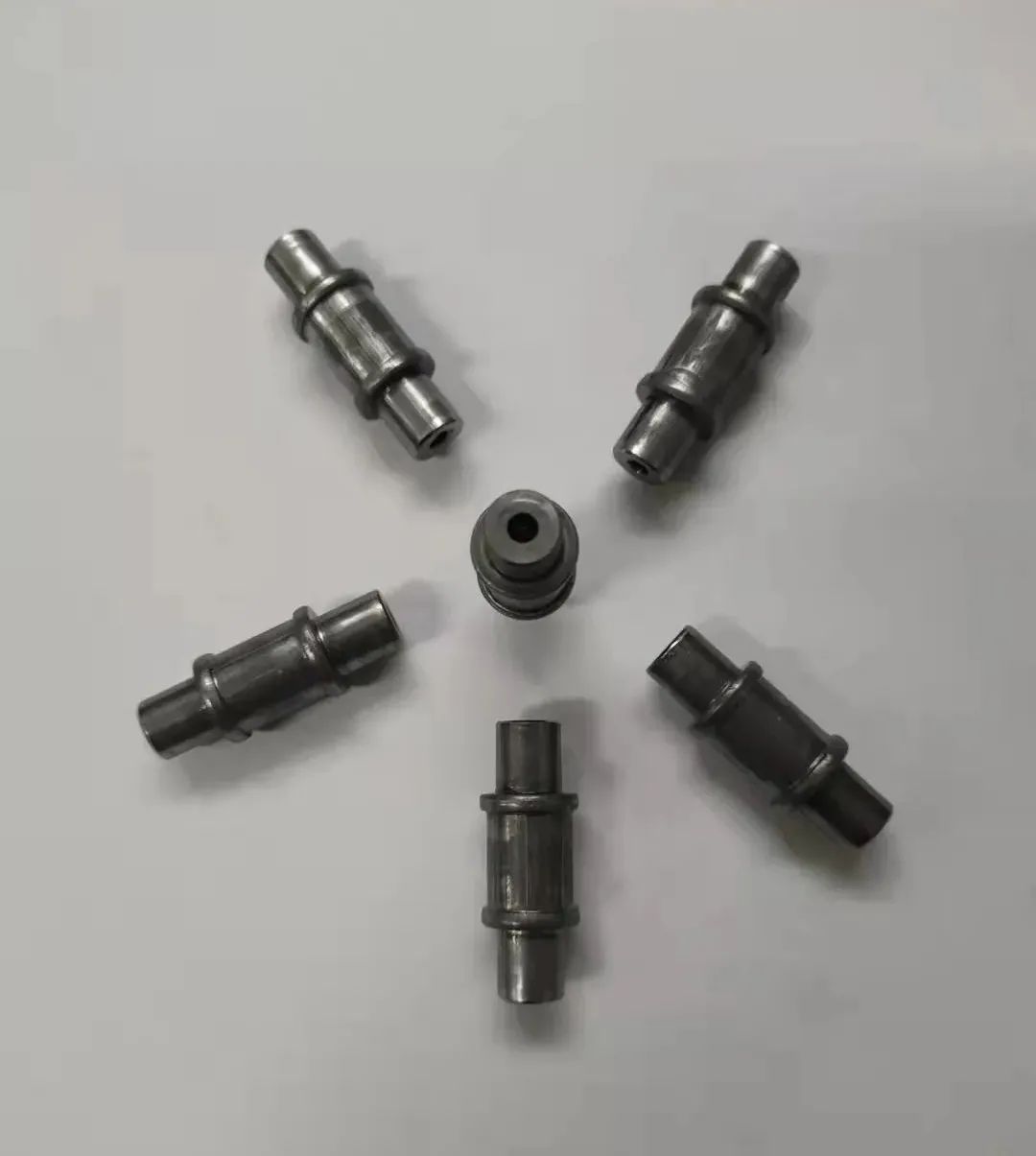

双头铆钉作为一种两端均需利用自身形变、连接被铆接零件的非标异形件，被广泛应用于汽车、船舶、基建、机械、电子等行业领域。传统的双头铆钉以车削加工方式为主，生产效率及材料利用率低下。

目前，虽然也有部分企业采用冷成形方式进行生产制造，但是针对有较高尺寸精度及轻量化设计要求的产品，往往还需辅以车削进行二次加工。

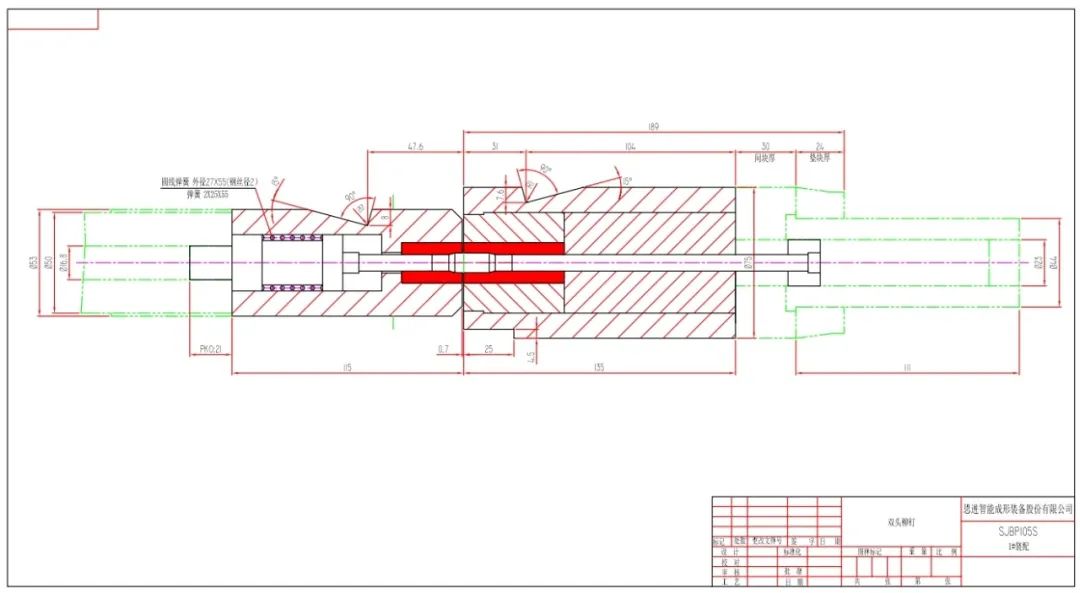

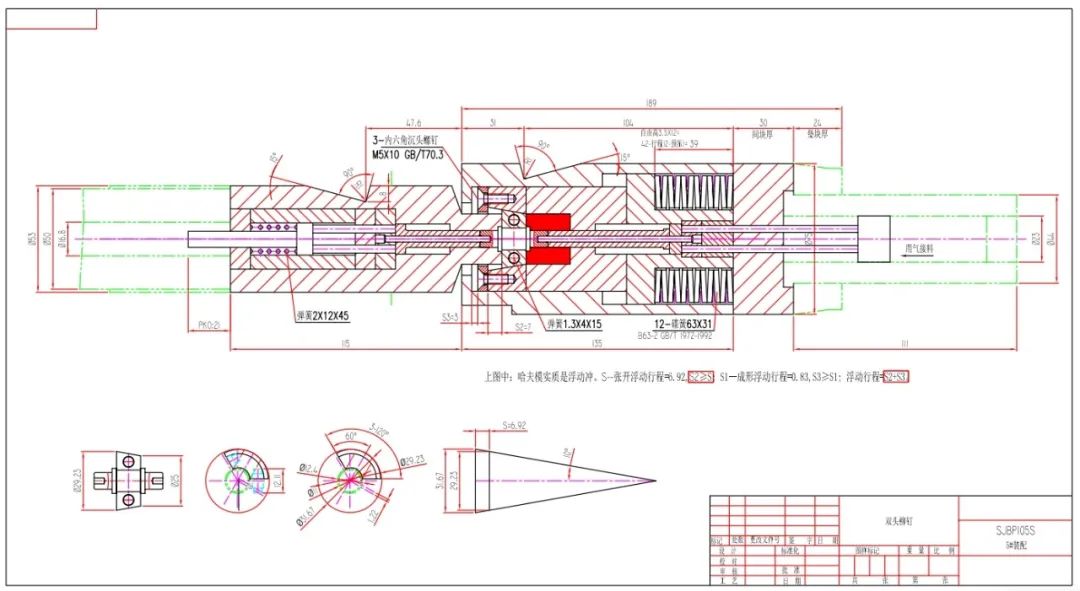

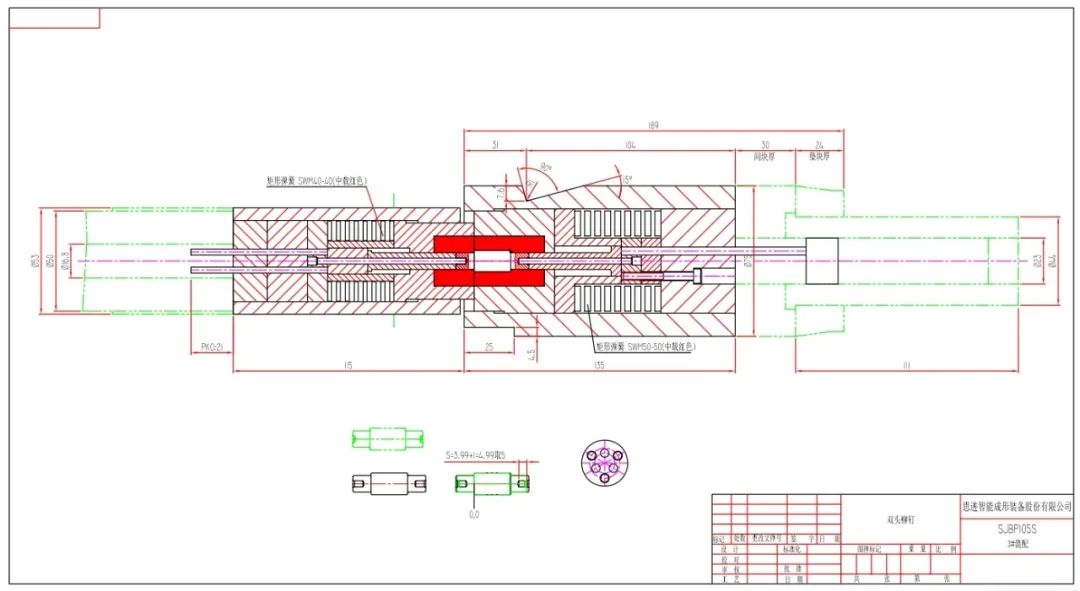

思进智能成形装备股份有限公司以客户现实需求为依托，不断剖析双头铆钉产品工艺变形的特点，提出能够同时满足尺寸精度及轻量化设计要求的创新型模具设计方案：该方案采用开式双缩径的冷挤压模式及双向矩形簧运动限位镦孔工艺，有效提升了冷成形力的使用效率，缩减了产品的预成形次数；引入哈夫模设计工艺，通过计算调整浮动冲模行程，实现双头铆钉中间缩径的轻量化设计要求。

（以下图片点击可放大）

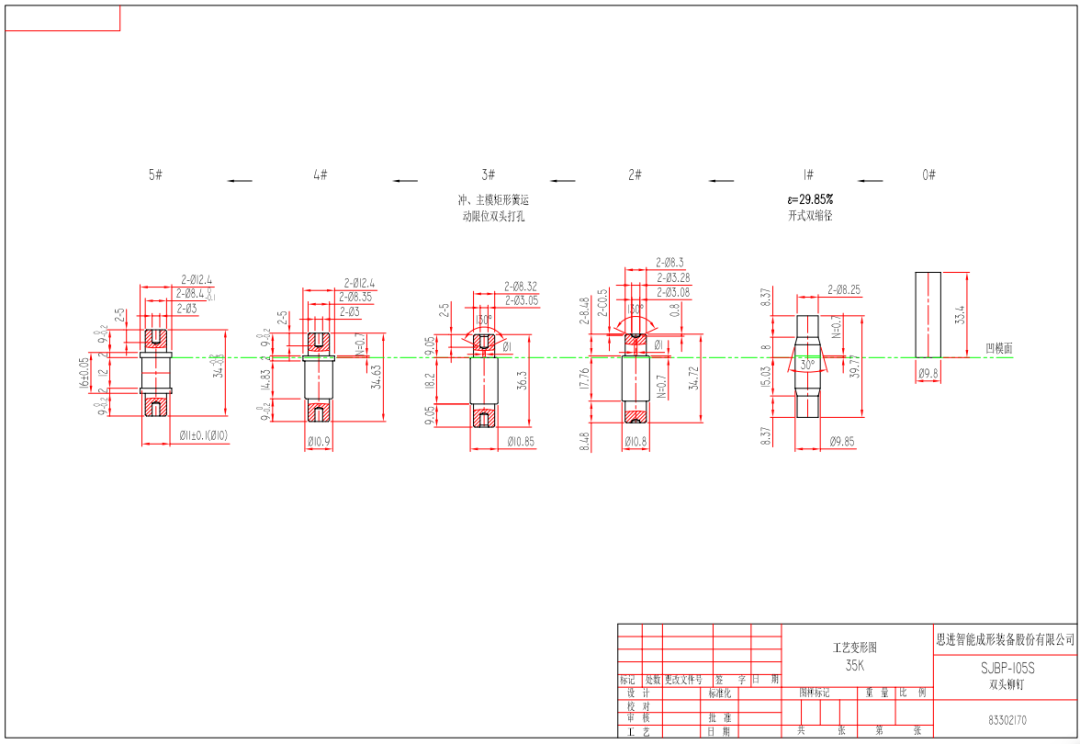

SJBP-105S汽车离合器双头铆钉工艺变形图
